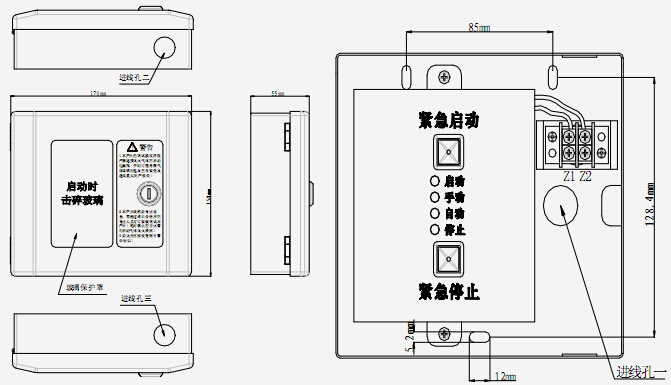

一、TX3158紧急启停按钮外形结构示意图
TX3158紧急启停按钮外形示意图
二、TX3158紧急启停按钮特点
1、抗干扰能力强，对电磁干扰有良好的抑制能力。
2、电子编码，使用手持编码器编码，占用一个总线地址。
3、具有紧急启动、停止功能。
三、TX3158紧急启停按钮技术参数
| 工作电压 | 15V～28V脉冲电压 | 线制 | 无极性二总线 |
| 总线监视电流 | ≤3mA | 启动零件型式 | 可重复使用型启动按片 |
| 总线报警电流 | ≤6mA | 温度 | -10℃～55℃ |
| 编码方式 | 电子编码，地址41～45 | 相对湿度 | ≤95%RH，不凝露 |
| 启动方式 | 按下“紧急启动”按键 1 秒钟 | 外形尺寸 | 170.0mm×154.0mm×55.0mm |
| 停止方式 | 按下“紧急停止”按键 2 秒钟 |
四、TX3158紧急启停按钮安装与布线
布线要求：总线(Z1，Z2,不分极性)采用RVS-2×1.0mm或1.5mm线;穿金属管(线槽)或阻燃PVC管敷设
