IG541气体灭火系统

蓝天QMH15/80(IG-541)混合气体灭火系统

蓝天QMH15/80(IG-541)混合气体灭火系统

  一、QMH15/80(IG-541)混合气体灭火系统产品特性

  灭火剂:不破坏臭氧层,它完全由大气中自然存在的气体组成—氮气(N2)、氩气(Ar)、二氧化碳(CO2)

  对人员安全,灭火无浓雾产生

  对环境安全:臭氧损耗潜能值(ODP=0),温室效应潜能值(GWP=0)

  灭火剂输送距离远

  二、QMH15/80(IG-541)混合气体灭火系统适用对象

  木材和纤维类材料的表面火灾

  庚烷、汽油燃烧引起的火灾

  灭火前可切断气源的气体火灾

  电器设备火灾

  三、QMH15/80(IG-541)混合气体灭火系统组成

  QMH15/80(IG-541)混合气体灭火系统主要由灭火剂瓶组组(含容器阀、压力表)、气动手动启动头、选择阀、单向阀、安全阀、低泄高封阀、减压装置、信号反馈装置、电磁型驱动装置、驱动气体瓶组组(含容器阀、压力表)、喷嘴、瓶组架、管道系统及火灾自动报警灭火控制系统等组成。根据工程要求,利用上述设备可方便地组成单元独立系统和组合分配系统,实施对单区或多区的消防保护。

  四、QMH15/80(IG-541)混合气体灭火系统工作原理

  全淹没系统:

  在规定时间内向防护区喷射一定浓度的混合气体,并使其均匀地充满防护区的灭火系统。IG541气体灭火设备采用全淹没方式灭火。

  单元独立系统:

  灭火剂储存装置,只对一个防护区保护的灭火系统。它是组合分配系统的单一化。该系统除了不使用选择阀外,其余组件与组合分配系统相同。

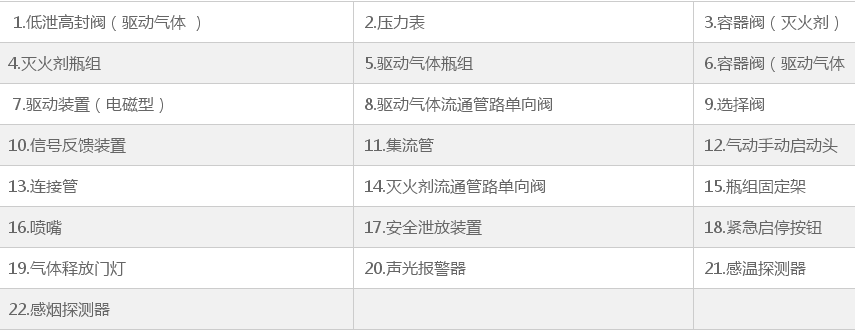

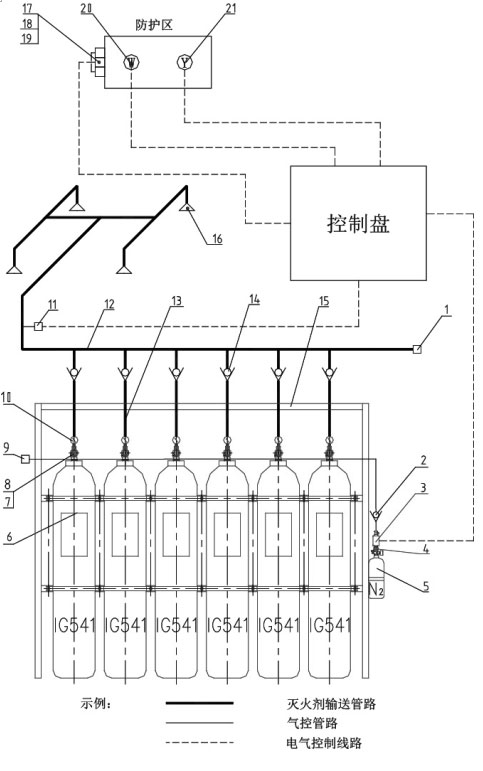

QMH15/80(IG-541)混合气体灭火独立系统组成

(IG-541)混合气体灭火独立系统组成

  组合分配系统:

  灭火剂储存装置,通过选择阀、单向阀的控制,实现对多个防护区保护的灭火系统。组合分配系统灭火剂设计用量必须满足最大保护区的消防保护要求。一个组合分配系统所保护的防护区不应超过8个,灭火系统的储存装置72小时内不能重新充装恢复工作地,应按系统原储存量的100%设置备用量。一个防护区的面积不宜大于800m2,且容积不宜大于3600m3。

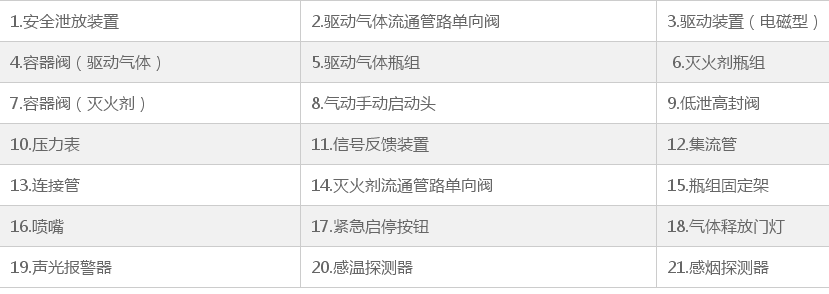

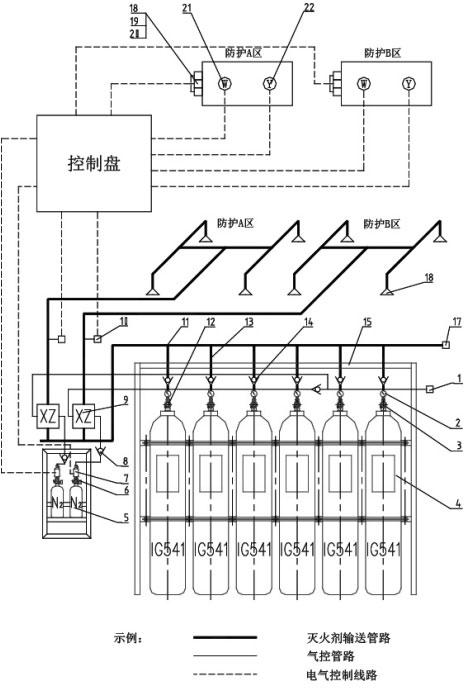

(IG-541)混合气体灭火组合分配系统组成

(IG-541)混合气体灭火组合分配系统组成

  五、QMH15/80(IG-541)混合气体灭火系统技术参数

型号 QMH15/80(IG-541)混合气体灭火系统
名称 IG-541混合气体灭火系统
品牌 蓝天
压力 贮存压力 15.0MPa(21℃)
最大工作压力 17.2MPa(50℃)
最小工作压力 13.6MPa(0℃)
储存容器充装压力 15.0±0.2MPa(20℃)
系统喷射时间 ≤60s
延迟时间 0~30s
管网系统最大工作压力 7MPa
灭火剂瓶组容积 80L
灭火剂充装率 211.15Kg/m³(15MPa )
钢瓶外径 Φ279mm
钢瓶高度 1640mm
灭火剂充装量 17Kg(latm,20℃)
系统工作电压 AC220V 50Hz和DC24 V±15%
启动电源 DC24V 1.2A
驱动气体瓶组充装压力 6+0.3MPa(20℃)
启动气体介质 氮气(N2)
保护区面积/容积 ≤800m2/3600m3
系统启动方式 电自动、电手动、手动气启动、机械应急操作
瓶组至末端喷嘴最大流程 由管网容积与该系统瓶组总容积比小于66%折算
